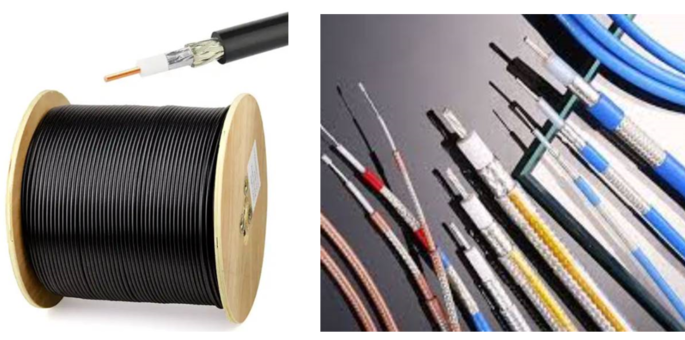

동축 케이블(Coaxial Cable)은
동축케이블(Coaxial Cable)은 RF 케이블이라고도 합니다.
가장 일반적으로 사용되는 구조는 내부도체(Conductor)를 절연체(Insulation)가 감싸고
그 위에 외부도체(Braid Shield)를 감싸고 위에 피복(Jacket) 감싼 구조입니다.
내부 및 외부 도체가 동심 위치에 있기 때문에 전자기 에너지가 내부 및 외부 도체 사이의 매체로 퍼지도록 제한되므로 낮은 감쇠, 높은 차폐 성능, 대역폭 및 안정적인 성능과 같은 중요한 이점이 있습니다. 일반적으로 500kHz ~ 18GHz의 무선 주파수 에너지를 전송하는 데 사용됩니다 가장 널리 사용되는 TV, 무전기 등의 안테나를 연결하는 선을 말합니다.
1880년 영국의 물리학자 “올리버 헤비사이드(Oliver Heaviside)” 가 발명한 케이블입니다.
◈동축케이블의 구조
◈동축케이블 사용범위
케이블 방송, 이동통신 옥내 및 옥외, 안테나, 해저, 비디오 전송
☞제품 설계 및 제품구매 시 검토사항
1. 임피던스 50Ω 또는 75Ω인지 확인이 필요합니다.
2. 주파수에 따라 케이블 전기적 특성(정재파비, 삽입손실) 확인이 필요합니다.
3. 차폐(Shield) 효율이 좋은 케이블을 선정해야 합니다. (Single, Double)
4. 온도에 따른 Jacket 재질 PVC, FEP확인이 필요합니다.
